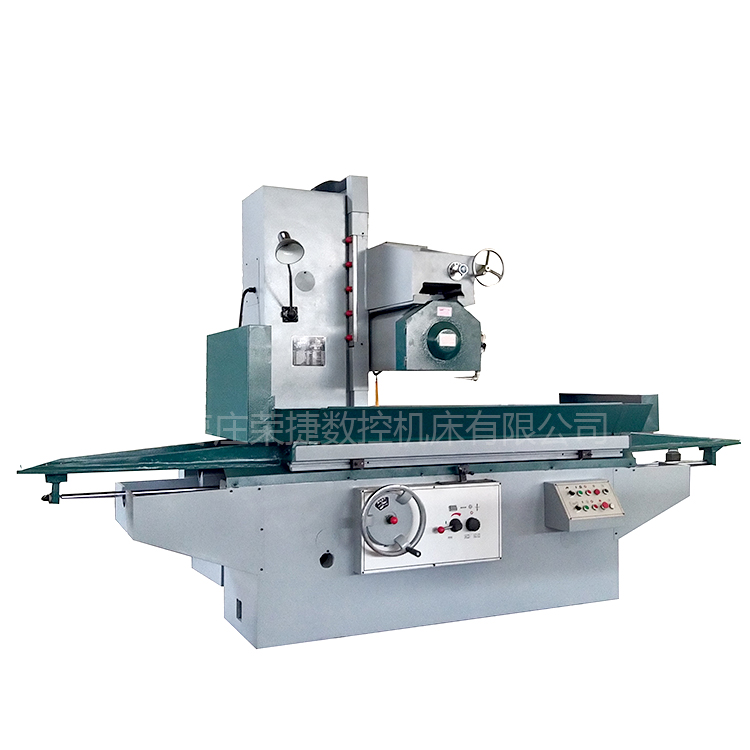

M7150平面磨床_枣庄荣捷数控机床有限公司_枣庄荣捷数控机床有限公司

M7150平面磨床加工特点：

1、平面磨床以砂轮周边或侧面磨削工件的平面，工件可以固定在工作台上或吸牢在电磁吸盘上，其材质可以是钢、铸铁或有色金属。
2、磨头的垂直和横向导轨都粘贴聚四氧乙烯导轨软带，耐磨性好，能耗低、灵敏度高。
3、整体运动平稳、精度好、性能可靠、噪音低、特别适合于机械性的金属工件平面的磨削加工。
4、工作台的纵向运动和磨头的横向运动都是用液压驱动，无极调速。磨头的横向运动亦可手动操作。
5、磨头的垂直方向除手动进给外，还配有机动快速升降机构，能减轻劳动强度，提高工作效率。

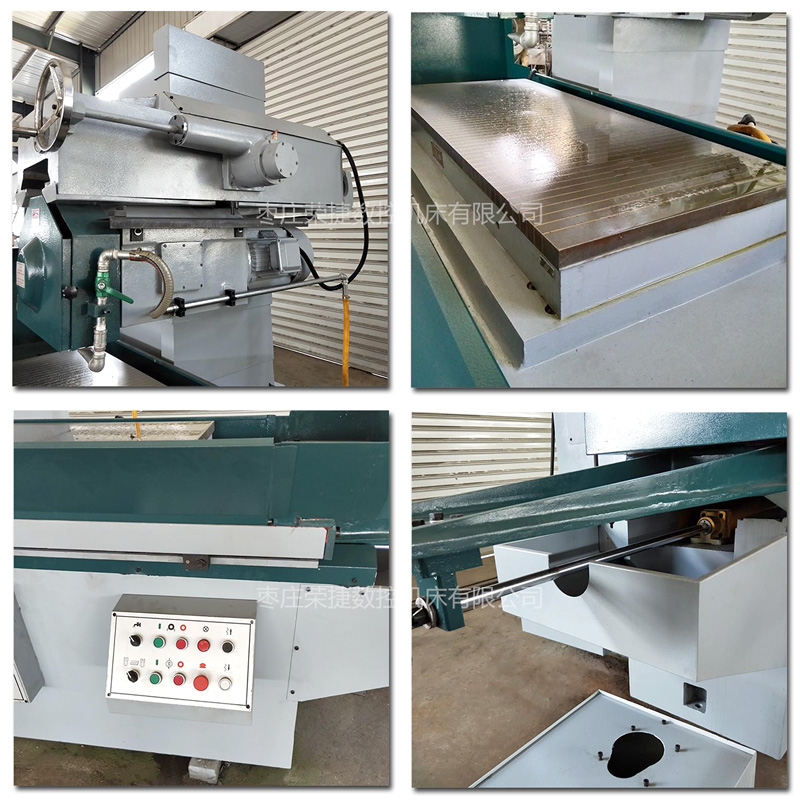

M7150平面磨床细节：

M7150平面磨床技术参数：

主要技术规格		M7150×10	M7150×16	M7150×20
工作台面尺寸(宽×长)	mm	500×1000	500×1600	500×2000
磨削工件尺寸	mm	500×1000×600	500×1600×600	500×2000×600
工作台纵向移动量(液动)	mm	200-1700	200-1700	200-2100
工作台T形槽槽数与宽度	-	3(22mm)	3(22mm)	3(22mm)
容许工件重量	kg	1235.5	1235.5	1560
电磁吸盘尺寸(宽×长)	mm	500×1000	500×800 2块	500×1000 2块
磨头
砂轮中心至台面距离	mm	150-700	150-700	150-700
磨头移动量	mm	横向600	横向600	横向600
(手动及液动)		垂直500	垂直500	垂直500
垂直进给手轮刻度值	mm	0.01	0.01	0.01
手轮每转磨头进给量	mm	0.5	0.5	0.5
(垂直)
砂轮尺寸	mm	Φ400×50×Φ203	Φ400×50×Φ203	Φ400×50×Φ
(外径×宽度×内径)				203
磨头快速升降速度	mm/min	310	310	310
电气设备总容量	kVA	14	14	17.5
磨头电动机功率	kw	7.5	7.5	7.5
		(转速1440r/min)	(转速1440r/min)	(转速1440r/min)
液压泵电动机功率	kw	3(转速960r/min)	4(转速960r/min)	7.5(转速960r/min)
加工表面对基面的平行度	mm	0.208333391	0.208333391	0.208333391
工件表面粗糙度	μm	Ra0.63	Ra0.63	Ra0.63
机床外形尺寸	mm	4500×2135×2410	4682×2024×2330	5500×2240×2500
(长×宽×高)
包装箱外形尺寸	cm	488×240×263	508×245×280	588×245×280
(长×宽×高)
净重/毛重	kg	7500/8000	8000/8700	9200/11000
