产品时间：2021-04-20 14:26
简要描述：

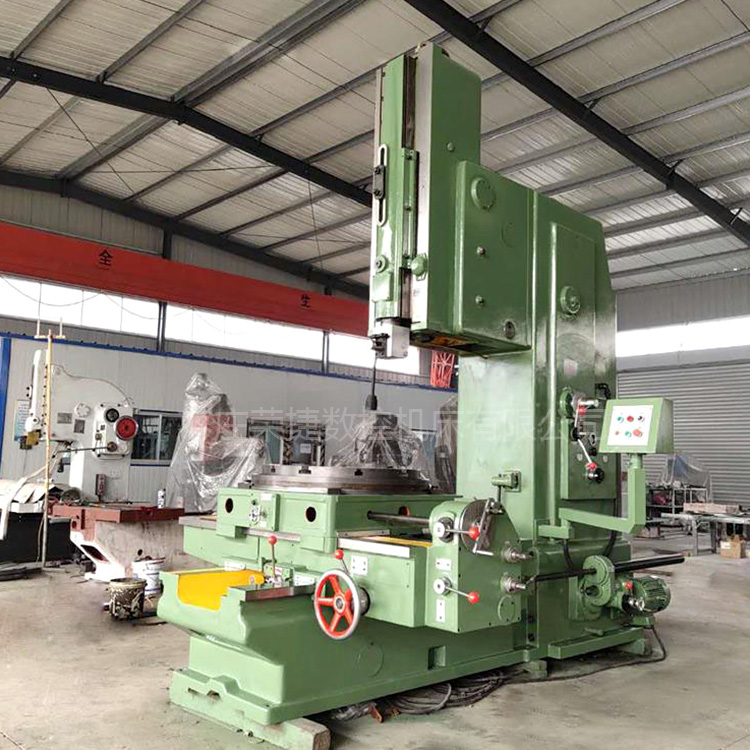

B5050数控插床本机用于加工各种零件的平面、型面及键槽等，对单件或小批生产车间最为适用。主转动的机构是变腰柄齿轮的回转运动为滑枕的往复运动，工作台可做纵向、横向和回转，自动...
枣庄荣捷数控机床有限公司
产品选型热线：13869463667
1、本机用于加工各种零件的平面、型面及键槽等，对单件或小批生产车间适用。
2、主转动的机构是变腰柄齿轮的回转运动为滑枕的往复运动，工作台可做纵向、横向和回转，自动与手动进给并可实现快速移动，工作台遇有障碍时则自动停止进给和限位保险。
3、本机床起动、供工作台回转分度用，按所需分度加工零件。机床润滑由油泵供油。经输油管至各润滑点，调整方便。
4、机床电气设备安装在下床身后部床内，在上床身有集中按钮，安全可靠。对用户提出的其它电源条件，经过协商，可按特殊定货供应

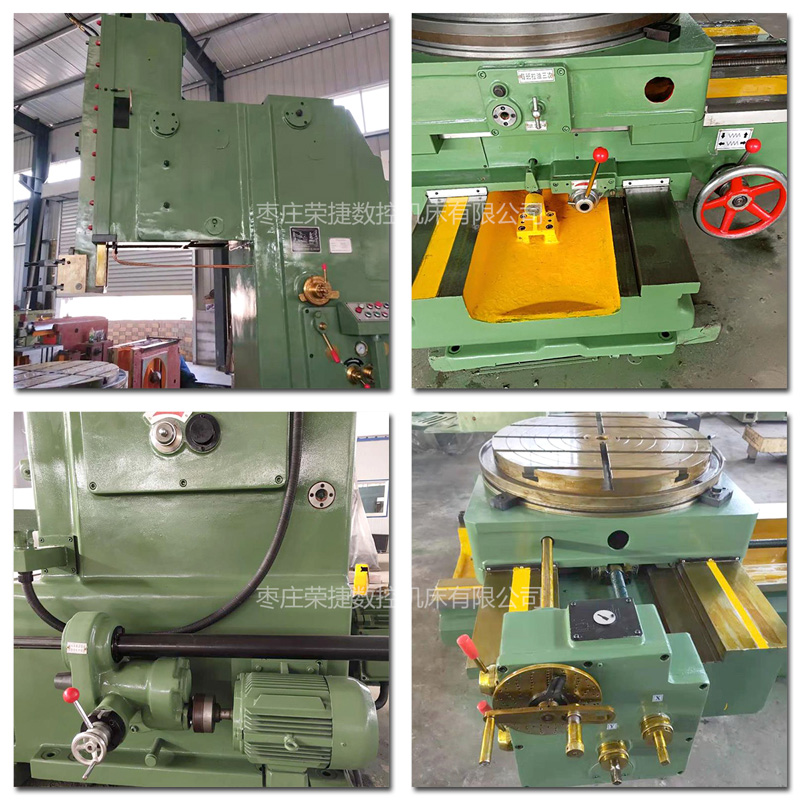

B5050数控插床细节：
B5050数控插床技术参数：
| 插槽长度 | 500mm |
| 工作台直径 | 1000mm |
| 工作台横向行程 | 660mm |
| 工作台纵向行程 | 1000mm |
| 工件重量 | 2000kg |
| 刀具支承面到床身前壁距离 | 990mm |
| 滑枕调整距离 | 430mm |
| 工作台面至滑架下端间距离 | 740mm |
| 滑枕倾斜角度（左右方向） | ±10°deg |
| 滑枕往复次数。次数/分钟 | 9,12.5,18.25,36,50. |
| 工作台纵横机动进给量范围毫米/滑枕往复一次 | 0.1,0.2,0.3,0.4,0.6,1.2mm |
| 工作台回转机动进给量范围分/滑枕往复一次 | 3`,6`,9`,12`,18`,36`dr/per |
| 切削力 | 16000N |
| 快移电动机 | 1.5kw 1440r.p.m |
| 主传动电动机 | 7.5kw.1400r.p.m |
| 冷却泵电动机 | 0.125kw 2800r.p.m |
| 机床重量 | 10.3t |
| 机床轮廓（长*宽*高） | 3480*2085*3307mm |
