产品时间：2021-04-20 14:25
简要描述：
B5020普通插床起动、供工作台回转分度用，按所需分度加工零件。机床润滑由油泵供油。经输油管至各润滑点，调整方便。机床电气设备安装在下床身后部床内，在上床身有集中按钮，安全可...
枣庄荣捷数控机床有限公司
产品选型热线：13869463667
1、本机用于加工各种零件的平面、型面及键槽等，对单件或小批生产车间适用。
2、主转动的机构是变腰柄齿轮的回转运动为滑枕的往复运动，工作台可做纵向、横向和回转，自动与手动进给并可实现快速移动，工作台遇有障碍时则自动停止进给和限位保险。
3、本机床起动、供工作台回转分度用，按所需分度加工零件。机床润滑由油泵供油。经输油管至各润滑点，调整方便。
4、机床电气设备安装在下床身后部床内，在上床身有集中按钮，安全可靠。对用户提出的其它电源条件，经过协商，可按特殊定货供应

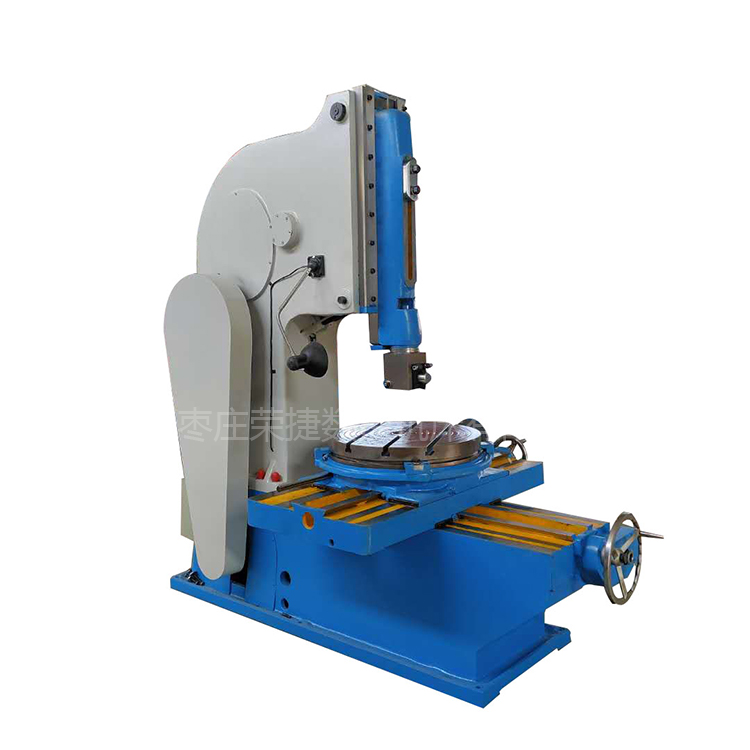

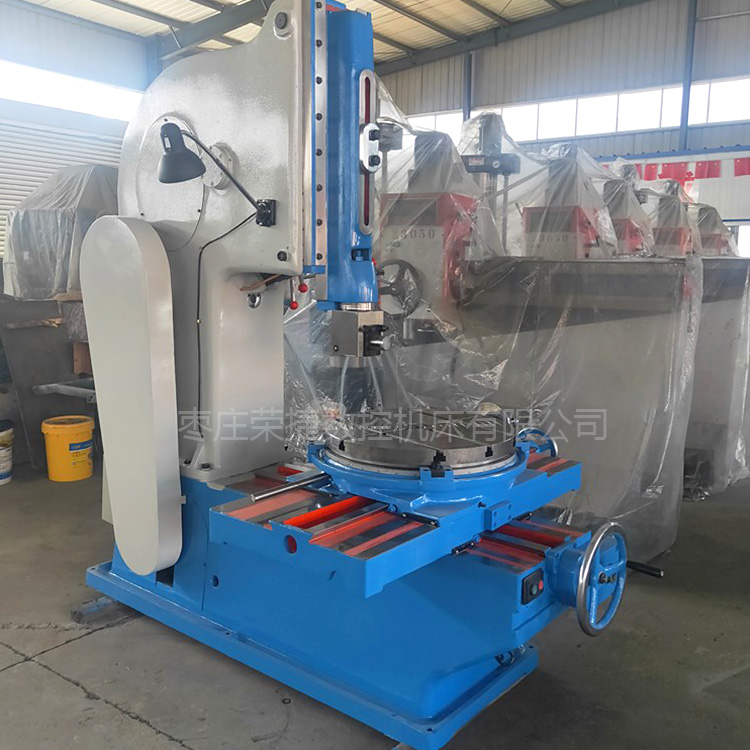

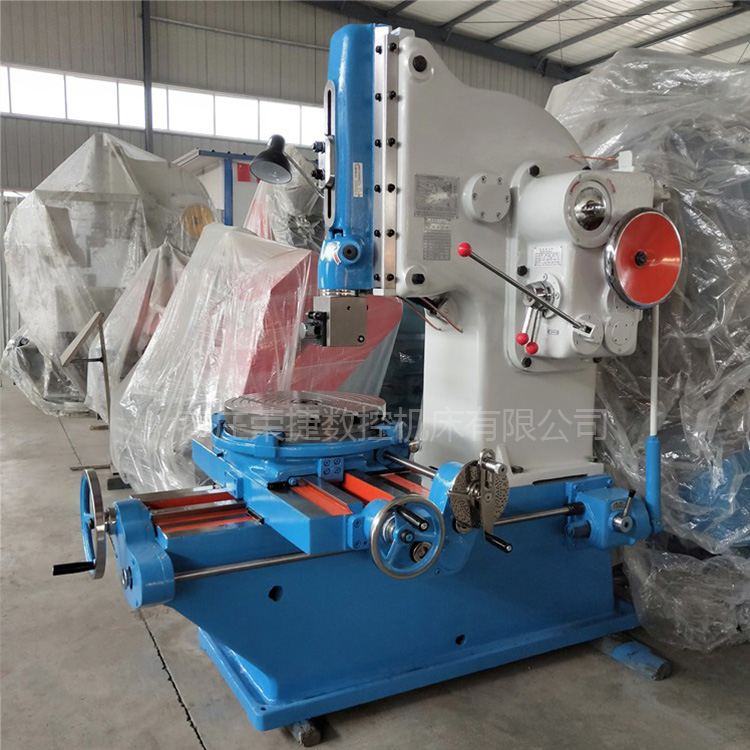

B5020数控插床细节：
B5020数控插床参数：
| 型号 | B5020 |
| 滑枕行程 | 220mm |
| 插销长度 | 200mm |
| 工件加工尺寸(长×宽) | 500×200mm |
| 工件重量 | 400kg |
| 切削力 | 7500N |
| 滑枕每分钟往复次数 | 32.50.80.125r.p.m |
| 滑枕垂直调整距离 | 230mm |
| 滑枕倾斜角度 | 0-8° |
| 刀头支承面至床身前壁间距离 | 485mm |
| 插刀尺寸(长×宽) | 25×40mm |
| 工作台直径 | 500mm |
| 工作台面至滑架下端间距离 | 320mm |
| 工作台纵向移动距离(机动/手动) | 400/450mm |
| 工作台横向移动距离(机动/手动) | 450/500mm |
| 工作台纵横机动进给范围 | 0.08-1.21mm |
| 工作台回转进给范围 | 0.052-0.783mm |
| 主电机功率 | 3KW |
| 机床轮廓尺寸(长×宽×高) | 1916×1305×1995mm |
| 机床重量(约) | 2200kg |
